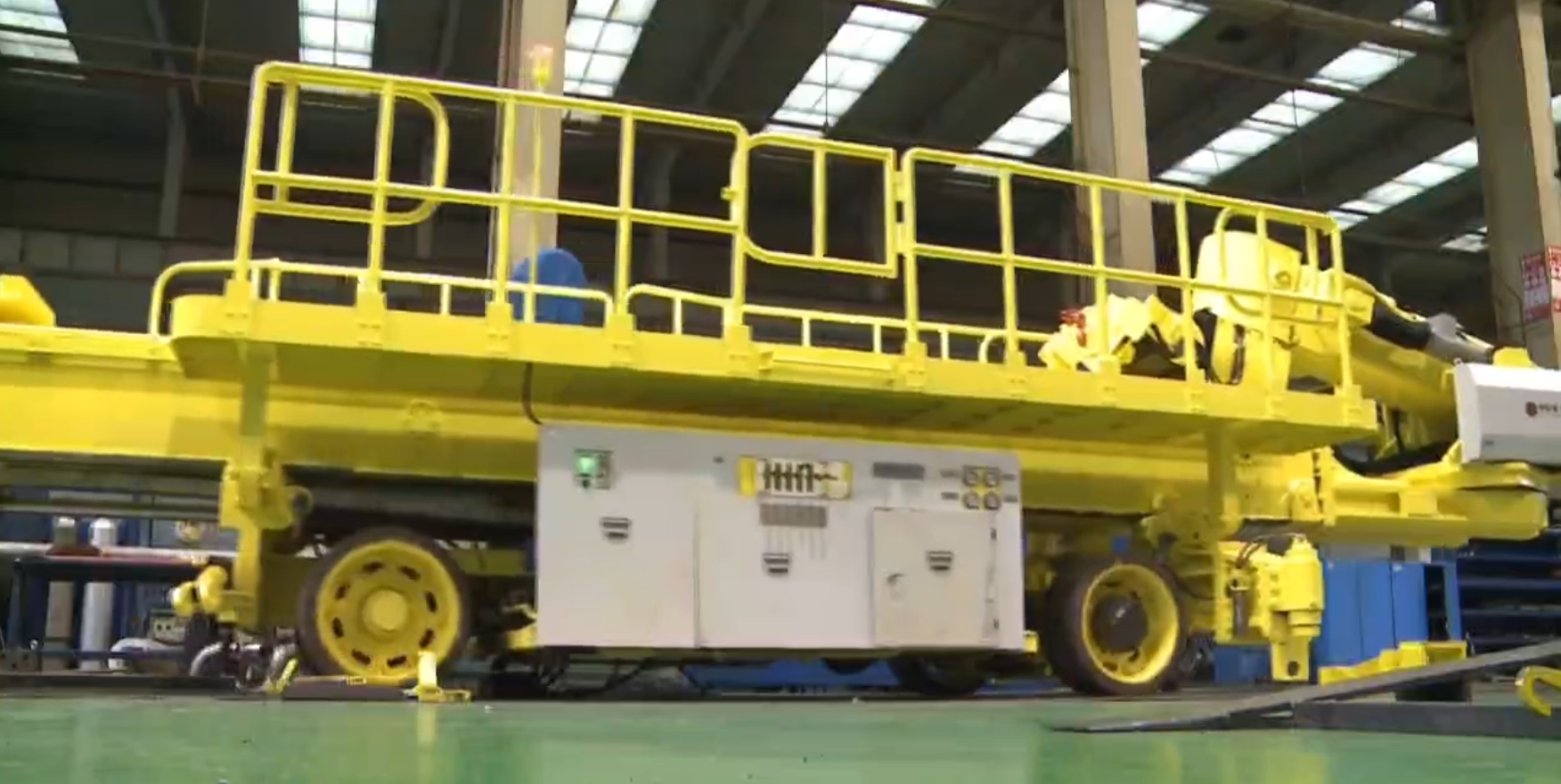

在矿山、建材行业的球磨机运维场景中，磨机换衬板机械手是承担重载衬板更换作业的核心设备，其行走系统的包胶轮性能直接决定设备运维效率与安全。这类设备普遍存在高静载、间歇式服役的极端工况：整机静载可达 40 吨，通常间隔 45 天左右才启用一次，其余时间长期静置停放，包胶轮持续承受恒定高压。传统通用型聚氨酯包胶轮在该工况下极易出现胶层开裂、永久变形不回弹的问题，不仅拉高运维成本，还存在设备停机的安全隐患。

  上海博盛聚氨酯制品有限公司针对该客户的专属工况，通过工况研判、材料定制、工艺强化的全流程适配，开发出专用浇注型聚氨酯弹性体包胶轮，成功解决长期静载后的回弹失效与胶层开裂难题。

一、工况拆解：传统包胶轮失效的两大核心原因

要解决间歇重载工况的包胶轮故障，首先需精准匹配失效根源，这也是众多同类型设备客户的共性痛点。

1. 极端服役环境的双重考验

磨机换衬板机械手的行走轮面临双向压力：

• 长期静载蠕变：设备 90% 以上时间处于静置状态，40 吨整机重量持续作用于包胶轮接触面，普通聚氨酯材料分子链会在长期恒定压力下发生不可逆位移，最终出现永久压痕、弹性丧失，设备启用后行走颠簸、异响严重。

• 间歇冲击载荷：设备启动与作业瞬间存在冲击应力，长期静置后的胶层脆性上升，应力集中处易出现微观裂纹，反复服役后裂纹扩张，最终导致胶层整体开裂、脱胶。

2. 传统产品的适配性缺陷

市面上常规聚氨酯包胶轮多针对连续行走工况设计，无法适配该场景：

• 普通 MDI 体系聚氨酯压缩永久变形率偏高，长期静载后弹性恢复能力不足，直接出现 “不回弹” 问题；

• 轮芯粘接工艺简单，胶层与金属芯的粘接强度不足以应对间歇重载的冲击拉扯，易出现界面开裂、脱层。

二、定制化解决方案：从材料到工艺的全链条适配

上海博盛聚氨酯在接到需求后，并未直接提供标准化成品，而是先完成工况参数全量调研，结合自身浇注型聚氨酯弹性体的配方研发能力，从三个维度打造专属解决方案。

1. 材料选型：高抗蠕变、高承载体系聚氨酯弹性体

针对长期静载的核心痛点，放弃通用 MDI 体系，选用高抗蠕变、高承载浇注型聚氨酯弹性体作为胶层原料：

• 该材料分子链规整度更高、交联结构更稳定，常温下压缩永久变形率可控制在 5% 以内，长期静载后弹性恢复率＞95%，从材料本质上解决长期停放后的永久变形、不回弹问题；

• 同时保留了浇注聚氨酯高耐磨、抗撕裂、承载能力强的优势，可承受 40 吨级静载与间歇冲击，胶层抗开裂性能较普通产品提升 60% 以上。

2. 粘接工艺：双重强化杜绝胶层开裂脱胶

针对间歇冲击导致的开裂问题，从轮芯预处理环节强化粘接可靠性：

• 金属轮芯先进行喷砂粗化处理，增加表面附着力，再涂刷专用聚氨酯底涂剂，形成化学粘接层；

• 最终胶层与金属芯的剥离强度＞10N/mm，可承受重载启动的瞬时冲击力，从界面层面杜绝胶层脱粘、开裂风险。

3. 成型管控：精准工艺消除内应力

采用模压浇注一体化成型工艺，全程管控硫化参数：

• 精准控制浇注温度、硫化时长与压力，保证胶层内部交联密度均匀，避免内应力集中；

• 结合设备轮架结构优化胶层厚度与弧度设计，分散静载接触应力，进一步降低长期静置后的局部蠕变风险。

四、重载包胶轮定制的核心逻辑

对于磨机换衬板机械手这类高静载、间歇服役的重型工程机械，包胶轮选型不能照搬通用标准，必须结合实际工况做材料与工艺的定向匹配。浇注型聚氨酯弹性体的可定制化特性，正是解决这类极端工况痛点的核心路径。

上海博盛聚氨酯制品有限公司深耕浇注型聚氨酯弹性体制品领域，可针对矿山机械、盾构设备、智能仓储重载装备等多场景，提供从工况诊断、配方研发到成品生产的全流程定制服务，适配不同承载、不同环境、不同服役频率的行走轮需求。
